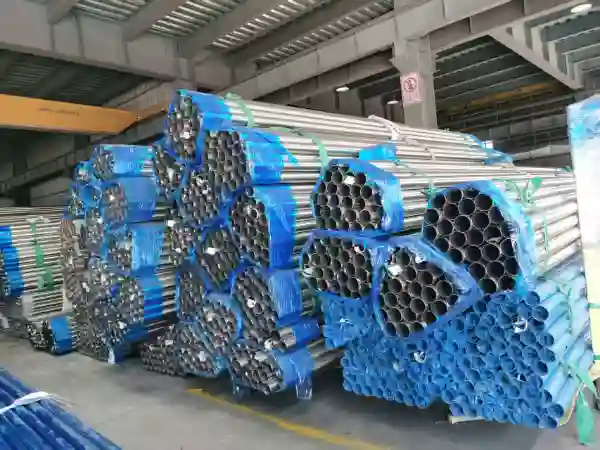

Tube de cadre de moto en acier inoxydable

Shuangsen opère en tant que fabricant de premier plan et fournisseur mondial certifié de solutions de tubes de cadre de moto en acier inoxydable de qualité supérieure conçues pour les cadres structurels critiques en matière de sécurité. Utilisant une installation de 20 000 mètres carrés avec 133 chaînes d’assemblage industrielles, l’usine garantit l’intégrité structurelle grâce à une protection avancée contre le tout azote et à des systèmes de recuit à l’hydrogène pur. Les produits présentent une capacité supérieure de formage à froid avec un taux d'expansion supérieur à 30 % et une limite de traction supérieure à 690 MPa, éliminant ainsi les risques de fracture lors d'un pliage ou d'un sertissage agressif. Soutenue par d'importantes certifications de gestion de la qualité, notamment ISO9001, ISO14001 et ISO45001, cette marque fournit des composants structurels très stables avec une résistance à la corrosion vérifiée jusqu'à une référence de brouillard salin de 1 000 heures.

Limites de performances mécaniques et d’intégrité structurelle

Les composants du châssis et les ensembles de châssis critiques pour la sécurité exigent des tubes qui résistent aux vibrations continues, à l'oxydation à haute température et à une fatigue mécanique sévère. Cette gamme de produits est validée par un programme de tests internes complet qui reproduit des conditions de fonctionnement agressives du monde réel, garantissant ainsi une réduction des taux de rebut dans les processus de fabrication en aval.

Paramètres de validation en laboratoire

• Résistance à la traction ≥690 MPa :Vérifié par des tests universels selon les normes ASTM E8 pour une capacité de charge extrême.
• Taux d'expansion >30 % :Assure une ductilité supérieure requise pour les opérations de sertissage à froid, d’évasement et de formage en bout.
• Capacité d'aplatissement :Zéro éclatement ou fissuration lorsque la paroi du tube est complètement comprimée à la hauteur spécifiée.
• Tolérance de flexion du mandrin :S'adapte à un pliage à 180° sur un mandrin fixe sans génération de microfracture.
• Exposition au brouillard salin pendant 1 000 heures :La matrice métallique externe reste totalement exempte de corrosion selon les critères de test ASTM B117.

Classifications de qualité des matériaux

La sélection de l'alliage influence directement la tolérance à la chaleur à long terme, la résistance à l'environnement et la formabilité structurelle. Alors que les modèles 304 et 316L sont entièrement pris en charge sur demande avec les compositions standards 18-8 et 16-2-2, la matrice de fabrication de base gère les seuils d'éléments distincts suivants :

Grade	C (≤)	Si (≤)	Mn (≤)	P (≤)	S (≤)	Cr	Ni (≤)	Ti
409	0.08	1.00	1.00	0.045	0.045	10h5-11h75	0.50	6 × C ~ 0,70
409L	0.06	1.00	1.00	0.015	0.015	10h5-11h75	0.50	10×C–0,75
410	0.04	1.00	1.00	0.045	0.045	10,3-12,5	0.50	—

Limites de stabilité thermique et profils de dureté

Chaque lot de production deTube de cadre de moto en acier inoxydableest traité pour garantir un retour mécanique uniforme sous des contraintes intenses. Les contraintes internes des cristaux sont complètement éliminées pendant le traitement, garantissant un comportement prévisible lors des manipulations de fabrication ultérieures.

Caractéristiques de résistance thermique

Pour éliminer les défaillances lors de l'exposition à la chaleur du moteur et aux cycles thermiques rapides, les propriétés structurelles de l'alliage sont gérées selon des critères stricts de traitement thermique. Le traitement comprend un cycle de recuit dédié au four à cloche maintenu de manière constante à 860°C ±10°C. Cela permet aux composants finis de supporter des températures de service intermittentes allant jusqu'à 815°C et des environnements thermiques continus atteignant 675°C sans dégradation structurelle.

Propriétés mécaniques vérifiées par lots

• Année 409 :Atteint une résistance à la traction de 460 MPa, une limite d'élasticité de 265 MPa, un allongement de 32 % et une dureté de 140 HV.
• Catégorie 409L :Atteint une résistance à la traction de 410 MPa, une limite d'élasticité de 235 MPa, un allongement de 37 % et une dureté de 123 HV.
• Année 410 :Atteint une résistance à la traction de 365 MPa, une limite d'élasticité de 195 MPa, un allongement de 22 % et une dureté de 200 HV.

Disponibilité dimensionnelle et configurations géométriques

L'infrastructure de fabrication prend en charge une matrice spatiale diversifiée pour s'adapter aux configurations techniques modernes et aux tolérances strictes du châssis. Les configurations standard sont régulièrement entretenues, tandis que des longueurs personnalisées comprises entre 3 500 mm et 7 500 mm sont prises en compte pour éliminer le gaspillage de matériau lors de la découpe.

Alignement du diamètre extérieur et de l'épaisseur

Le profil de distribution suivant montre les combinaisons standard de diamètre extérieur et d'épaisseur de paroi régulièrement traitées sur les chaînes d'assemblage automatisées :

Plage DE (mm)	0,5 mm	0,6 mm	0,7 mm	0,8 mm	0,9 mm	1,0 mm	1,2 mm	1,5 mm	2,0 mm	2,5 mm	3,0 mm	4,0 mm
Φ25 et moins	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible
Φ25 ~ Φ44,5	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible
Φ44,6 ~ Φ63,5	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible
Φ76,2 ~ Φ101,6	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible
Φ101.6 et plus	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible

Remarque : La longueur de production standard est de 6 000 mm. Les capacités industrielles complètes de l'usine englobent un spectre de diamètres extérieurs allant de Φ8 mm à Φ273 mm, associé à une distribution d'épaisseur de paroi allant de 0,40 mm à 3,5 mm.

Classifications de l'état de surface et technologie de traitement

Les conditions de surface affectent profondément à la fois la prévention de la corrosion à long terme et l’esthétique finale, en particulier pour les applications structurelles extérieures très visibles. LeTube de cadre de moto en acier inoxydableles gammes subissent un suivi mécanique spécialisé pour assurer l’uniformité sur toute la couche externe.

Normes de polissage mécanique

• Finition de surface brillante :Utilise des pistes de ponçage mécanique de grain 180# à 400# pour fournir un aspect satiné cohérent aux pièces structurelles.
• Finition de la surface du miroir :Fournit un étalonnage spéculaire à haute brillance de grain 400# à 800# pour une réflectivité élevée.

Toutes les procédures de polissage sont exécutées mécaniquement pour garantir une profondeur et une direction de grain identiques. Aucun processus d'avivage chimique n'est utilisé, ce qui protège le matériau des attaques intergranulaires, évite l'attaque des joints de grains et préserve les propriétés originales de résistance à la corrosion de l'alliage lors d'un stockage à long terme.

Environnements d'application industrielle et avantages de traitement

Grâce à la combinaison de limites d'expansion élevées et de cordons de soudure sans ombre, leTube de cadre de moto en acier inoxydables'adapte en douceur aux procédures de fabrication secondaire agressives. Un formatage spécialisé permet une manipulation structurelle sans préchauffage ni recuit intermédiaire, protégeant ainsi les budgets de production des coûts énergétiques inutiles.

Déploiements d'ingénierie primaires

• Cadres de moto robustes, rails principaux structurels et ensembles de bras oscillants arrière nécessitant une uniformité stricte des murs.
• Arceaux de sécurité à fort impact, barres de protection moteur et composants de châssis critiques pour la sécurité.

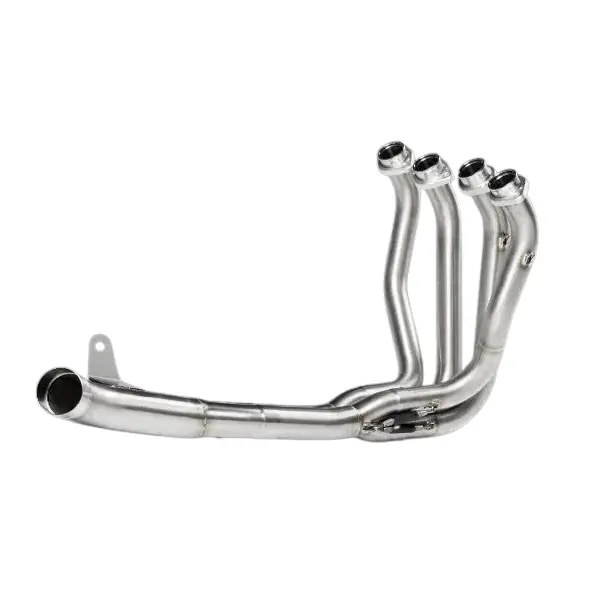

• Systèmes d'échappement avancés, collecteurs principaux, résonateurs et sorties d'échappement exposées nécessitant une résilience aux cycles thermiques.
• Vérins d'amortisseurs haute pression et systèmes hydrauliques exigeant un alésage interne lisse et impeccable.
• Configurations stabilisatrices du châssis, barres anti-roulis et liaisons de suspension à haute résistance.

Normes de contrôle de qualité et tests de diagnostic

Pour garantir une sécurité opérationnelle absolue sur le terrain, chaque cycle de fabrication est soumis à des protocoles de tests destructifs et non destructifs rigoureux alignés sur les normes internationales ASTM A554, JIS G3446 et GB/T 12770.

Protocoles de vérification obligatoires

• Test d'aplatissement :Compresse l'échantillon à une hauteur prescrite pour garantir que le chemin de soudure résiste à une compression sévère sans se fissurer ni se délaminer.
• Essai de flexion :Force une déformation à 180° sur un rayon de mandrin précis pour vérifier la ductilité de la paroi et l'intégrité du noyau.
• Test d'expansion :Enfonce un mandrin conique profondément dans l'embouchure du tube pour obtenir une expansion dépassant 30 % du diamètre extérieur d'origine sans subir de rupture structurelle.
• Tests mécaniques :Capture la limite d'élasticité réelle, les pourcentages d'allongement et les limites de traction via une machine d'essai universelle interne.
• Test au brouillard salin :Réalisé pendant 1 000 heures selon les paramètres ASTM B117, garantissant un indice de surface de 9/10 ou supérieur.

Toutes les séquences de tests sont enregistrées dans le laboratoire et peuvent être directement observées par des inspecteurs tiers. Une documentation complète sur la traçabilité et des rapports de test accompagnent chaque expédition de lots sortants.

Pourquoi nous choisir

• Marge de formabilité supérieure :Une capacité d'expansion vérifiée de plus de 30 % dépasse la norme industrielle typique de 20 % à 25 %, réduisant considérablement les taux de rebut lors des routines complexes d'évasement et de pliage.
• Coutures de soudure sans ombre :L'utilisation d'un soudage protégé entièrement à l'azote en combinaison avec un environnement de recuit à l'hydrogène pur garantit que le chemin de soudure ne se décolore pas, ne se rainure pas et ne s'oxyde pas pendant le polissage à grain élevé.
• Garantie contre la corrosion de 1 000 heures :Un polissage mécanique haut de gamme associé à un contrôle supérieur de l'alliage garantit une résistance à long terme à l'humidité et aux environnements salins.
• Infrastructure de production importante :Exploitation d'une installation de 20 000 mètres carrés créée en 1999, abritant 133 lignes d'assemblage soudées industrielles complètes soutenues par plus de 25 ans d'expérience spécialisée.

• Profil de certification mondiale :Les lignes de production fonctionnent en stricte conformité avec les normes ISO9001 (qualité), ISO14001 (environnement), ISO45001 (santé au travail) et ISO13485 (dispositif médical).

Foire aux questions

Que signifie le terme « soudure sans ombre » pour les traitements de surface ultérieurs ?

Il garantit qu’après application du polissage mécanique, le cordon de soudure est visuellement indétectable. Il n'y a aucune rainure de surface, aucune décoloration localisée et aucune gravure aux limites des grains, offrant une finition lisse et continue sur toute la pièce.

Le tube de cadre de moto en acier inoxydable peut-il être soudé directement à d'autres composants du châssis ?

Oui. Le tube est entièrement compatible avec les méthodes industrielles standard de soudage TIG, MIG et laser. Le cordon de soudure primaire protégé par l'azote assure une excellente compatibilité métallurgique avec les techniques d'assemblage secondaires.

La certification au brouillard salin 1 000 heures est-elle testée sur du métal brut ou poli ?

La validation est réalisée directement sur des échantillons polis miroir. Cela reflète les conditions réelles de surface du composant pendant le fonctionnement, vérifiant que la finition mécanique ne compromet pas la couche d'oxyde protectrice.

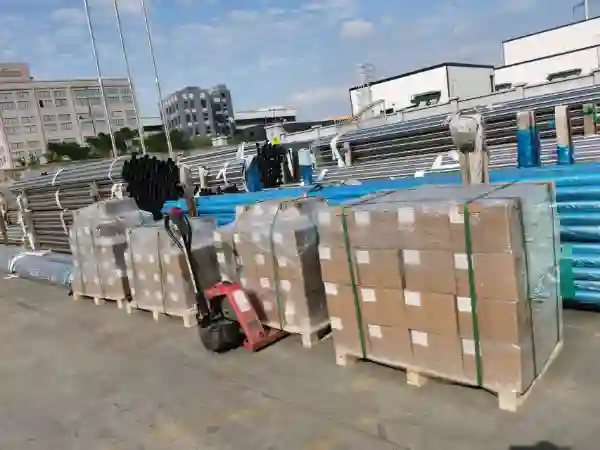

Comment les tubes sont-ils emballés pour éviter les rayures pendant le transport ?

Chaque pièce est entrelacée de papier kraft protecteur, regroupée avec une mousse PE épaisse et entièrement enveloppée dans un film barrière contre l'humidité avancé avant d'être sécurisée dans une caisse en bois.

Toutes les mesures de production sont-elles traçables pour garantir la conformité de la qualité ?

Oui. Chaque variable de traitement, y compris le courant de soudage spécifique, les températures précises de recuit brillant et les vitesses de polissage mécanique, est enregistrée numériquement et stockée en toute sécurité pendant 10 ans pour garantir une traçabilité absolue.
